Netzteilregelungen im Vergleich

[lab-freund]

Hallo zusammen!

Interessehalber habe ich mal vier billige Netzteile an die elektronische Last EDL gehängt und geguckt, wie sich die Netzteile so schlagen.
Hier sind die Kandidaten:

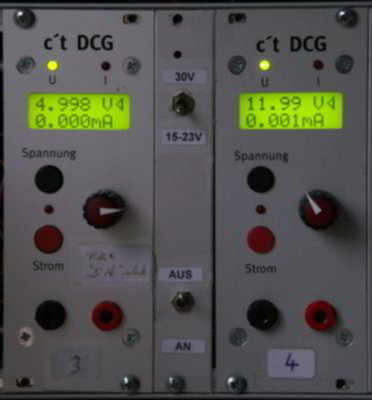

DCG doppelt

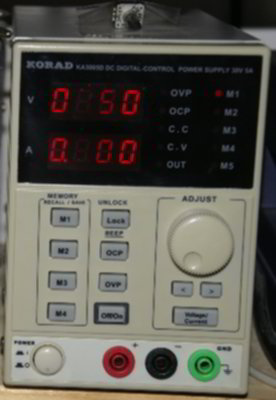

Korad KA3005DC

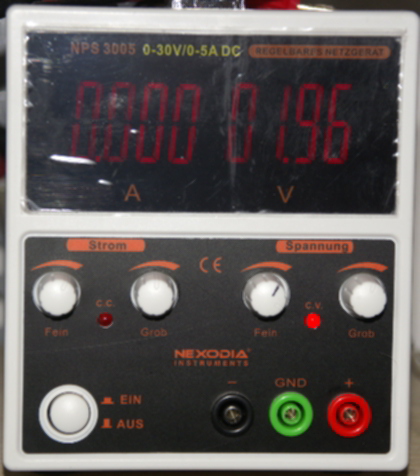

Nexodia NPS3005

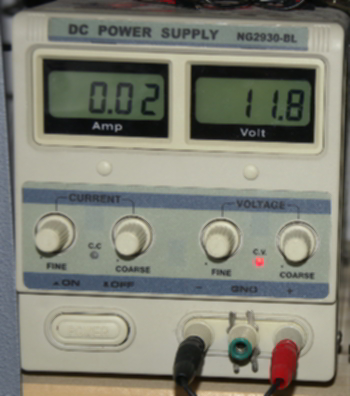

NG2930

NG2930 BL.jpg (69.99 KiB) 14688 mal betrachtet

Von der Leistung her sind die Kandidaten der 30V-Klasse nicht ganz vergleichbar.
Das rechte c't-lab DCG (mit Ausbaustufe DCP) schafft 2,5A, das NG2930-BL schafft 3A, Korad KA3005DC und Nexodia NPS3005 schaffen 5A.

Gemeinerweise habe ich die Oszilloskopbilder nur durchnummeriert und den Geräten nicht zugeordnet.
Der erste Test ist der Spannungstest:

Last EDL
2ms an
4ms aus
Strom 2,5A

Einstellung Prüflinge 12V Strom unbegrenzt (Das DCG kann nicht viel mehr als 2,5A)
Scope: AC-Kopplung

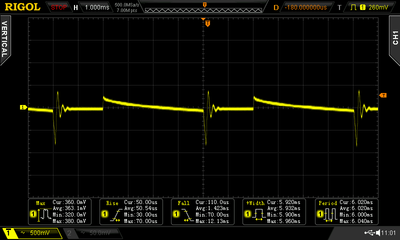

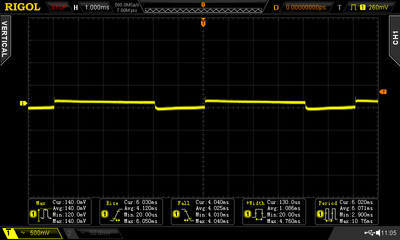

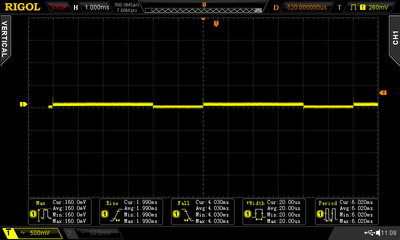

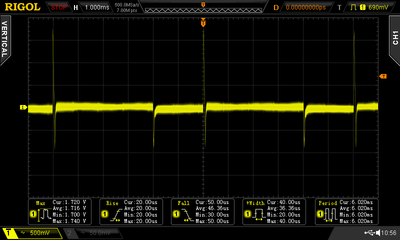

Spannung 1

Spannung 2

Spannung 3

Spannung 4

[lab-freund]

Der zweite Test ist der Stromtest:

Einstellung Prüflinge:

Spannung 2V
Strom 1A


Einstellung Last EDL:

200ms an
400ms aus
Strom 2,5A

Scope DC-Kopplung

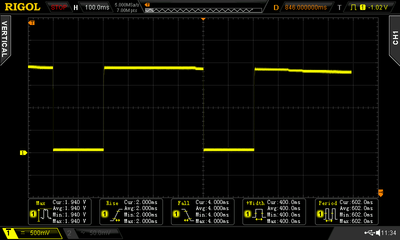

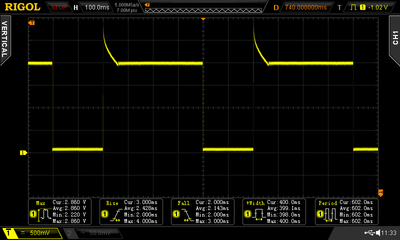

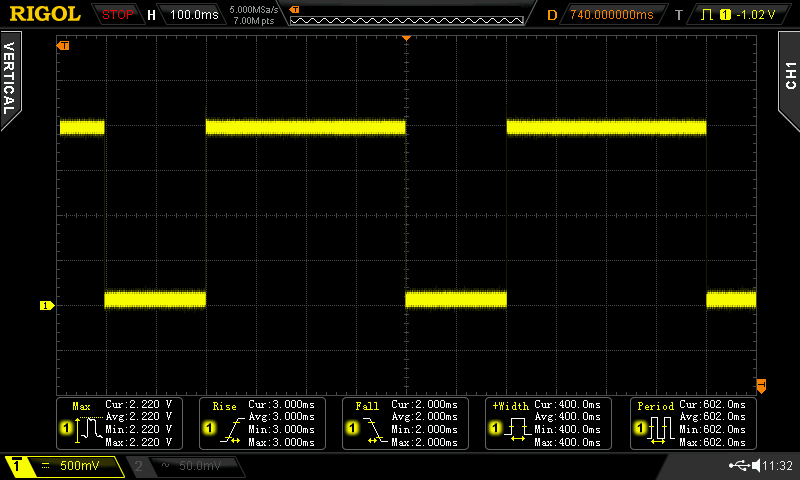

Strom 1

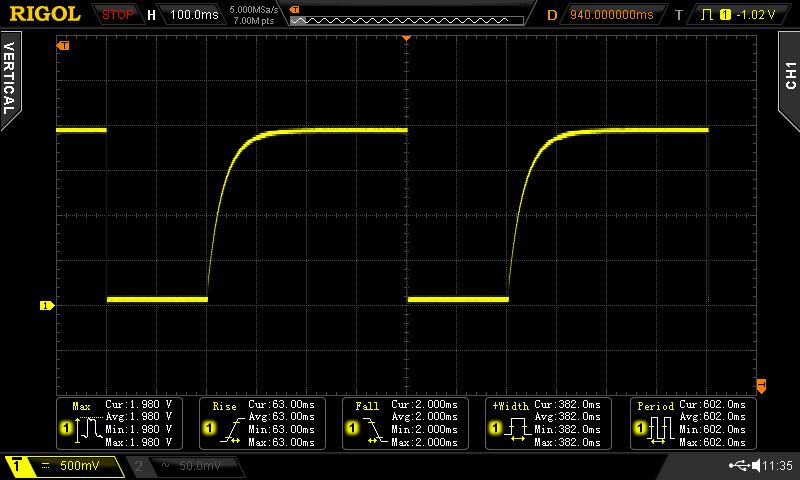

Strom 2

Strom 3

Strom 4

[dotmarkus]

Gemeinerweise habe ich die Oszilloskopbilder nur durchnummeriert und den Geräten nicht zugeordnet.

Fies.

[lab-freund]

Offensichtlich bist Du der einzige, den es interessiert, leider.

[dotmarkus]

Es sind nicht mehr so viele die ein Ct Lab verwenden. Ich muss sagen ich habe auch mit mir gekämpft, musste nahezu alle Module reparieren, da die Elkos der Bausätze von Segor früher oder später alle defekt geworden sind. Hab mich dazu entschlossen das System zu behalten und bin damit sehr glücklich.
Bekomm ich nun eine Auflösung zu deinem Rätsel?

[lab-freund]

Die habe ich Dir gerade geschickt!

[lab-freund]

Auflösung:

Die Nummern der Messungen gehören zum Messgerät mit der Nummer [ 5 - nr ].
Spannung 1 gehört zum Messgerät Nummer [ 5 - 1 = 4 ].
Man muss also nur die Messgeräte oder die Messungen gedanklich umsortieren.
