PS2-3 einseitig

[omlex]

Hi, hat jemand schon das PS2-3 einseitig layoutet? Hätte Interesse. Würde es selber machen, hab aber nur Eagle light. Und will das nicht auf eine halbe Eurokarte quetschen.

Den Schaltplan habe ich jedenfalls schon in Eagle übertragen, fall mir jemand mit dem Layout helfen will .

[Rasieel]

immer her damit habe eagle pro

bin froh wenn ich wieder layouten kann

[Rainer]

Ich habe es schon neu layoutet als das PS2-3 rauskam. Es ist auf der original ct-Lab Webseite im User-Wiki zu finden.

Ciao,
Rainer

[omlex]

@Rasieel: Hier ist der Schaltplan. Allerdings nur mit den Ei38 Trafos, da ich keine Flachtrafos verwenden wollte. Auch die Sicherung ist eine andere, da ich diese gerade da hatte. Ansonsten sind die Bauteilnummern übernommen. Ich hoffe es passt soweit.

@Reiner: Werde mal suchen. Danke!

Gruß.

[Rasieel]

leider keine datei da

[omlex]

Sorry, hier ist mit dem Anhang wohl was schief gegangen. Hier nochmals.

[Rasieel]

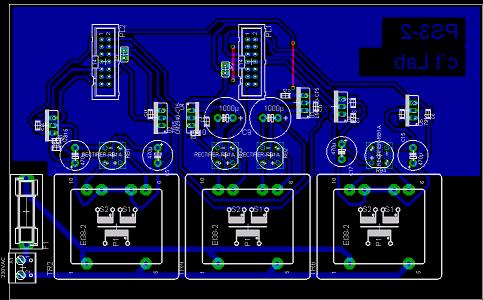

ich hörte es hat jemand ein Layout einseitig bestellt!!!!!!!!!

hier ist es.

Habe die 100nF C´s in SMD 1206 ausgeführt. is schöner so

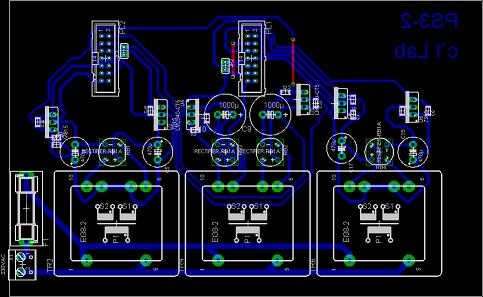

einmal mit und einmal ohne und einmal mit massefläche

[Rasieel]

und noch ohne poly

bei intresse E-mail

RAsieel@web.de

[omlex]

Super danke !!!! Genau was ich brauche!

[Rainer]

Ich habe bei meiner Version auch keine Flachtrafos verwendet, sondern "normale" von Gerth. Da ich beide Anschlussbuchsen aber nach hinten gelegt habe, wie bei den anderen ct-Lab Platinen ist die Leiterbahnführung natürlich etwas aufwendiger, als wenn man diese Buchsen mitten drin paltziert.

Und mir ist eben aufgefallen, daß ich leider nur das einseitige DCP im User-Wiki habe, mein PS3-2 hatte ich damals gar nicht dort online gestellt.

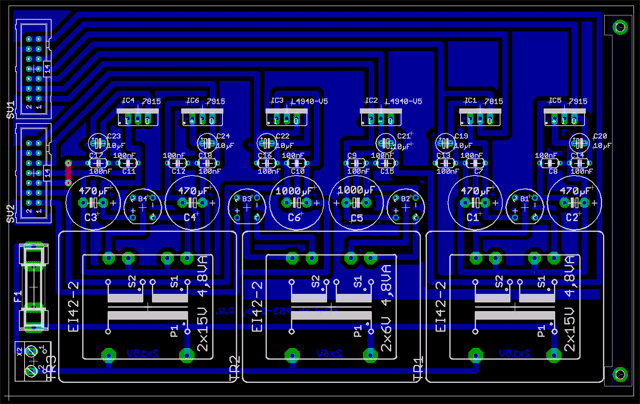

Ich hab deshalb hier mal ein Foto mit angehängt.
Die "Massefläche" ist nicht an Masse angeschlossen, da es ja drei verschiedene Massen gibt beim PS3-2. Ebenso ist nur im Niederspannungsbereich diese Fläche drin und hält einen festen Abstand zur Netzspannungsseite ein.
Ich habe diese in erster Linie drin, damit ich beim ätzen weniger Kupfer entfernen muß und die Säure länger hält.

Ich habe auch drei 4,8VA EI42 Trafos verwendet, da diese kaum mehr kosten und etwas mehr Leistung bringen, falls man diese mal benötigen sollte. Da ich mittlerweile aber denke, daß man im 15V Zweig diese Leistung niemals benötigen wird bin ich am überlegen, ob ich diese beiden Trafos gegen deutlich kleinere austausche. Auf meiner DCP Platine verwende ich einen 1,8VA Trafo, welcher immer noch völlig ausreichend ist um mein DCG mit den nötigen 15V zu versorgen.

Ciao,
Rainer

[Skystalker]

^^ Tron lässt grüßen

sorry für "Of Topic" aber das musst ich loswerden
